Как ОВЕН АЙРА360 решает задачу управления типовыми вентиляционными системами
Автоматизация систем вентиляции — одна из самых массовых и востребованных задач в АСУ ТП. Большинство промышленных, жилых и инфраструктурных объектов оснащаются типовыми приточно-вытяжными вентиляционными установками. Управление ими эффективно организуется на базе контроллеров с готовой логикой, что позволяет сократить трудозатраты и оперативно запустить систему в эксплуатацию.
Стандартная вентиляционная установка с типовой задачей по автоматизации
Классическая приточно-вытяжная вентиляционная установка довольно проста: рекуператор и датчики температуры наружного и воздуха в помещении. Запуск системы осуществляется с помощью кнопки пуска. Состояние фильтров контролируется датчиком перепада давления (PDS), по тому же принципу реализован контроль обмерзания рекуператора.
На входе стоит воздушный клапан с обогревом (ТЭН) с концевыми выключателями положения и индивидуальным управлением открытием. Нагрев воздуха в помещении обеспечивает водяной калорифер, точное поддержание температуры – электрический догрев.
В режиме охлаждения такая установка работает на фреоновом охладителе с двухступенчатым управлением. Дополнительно в систему включен увлажнитель с дискретным управлением. Приточный и вытяжной вентиляторы работают с регулируемой скоростью, управление осуществляется аналоговым сигналом.
Автоматизировать такую систему удобно на специализированном контроллере с готовой логикой. Это значительно сокращает время работ.
Автоматизация системы с «нуля»
ОВЕН АЙРА360, где алгоритмы управления приточно-вытяжными установками уже заложены на уровне встроенного программного обеспечения, оптимально подходит для автоматизации стандартных систем вентиляции.
Чтобы задать конфигурацию установки, достаточно пяти шагов:

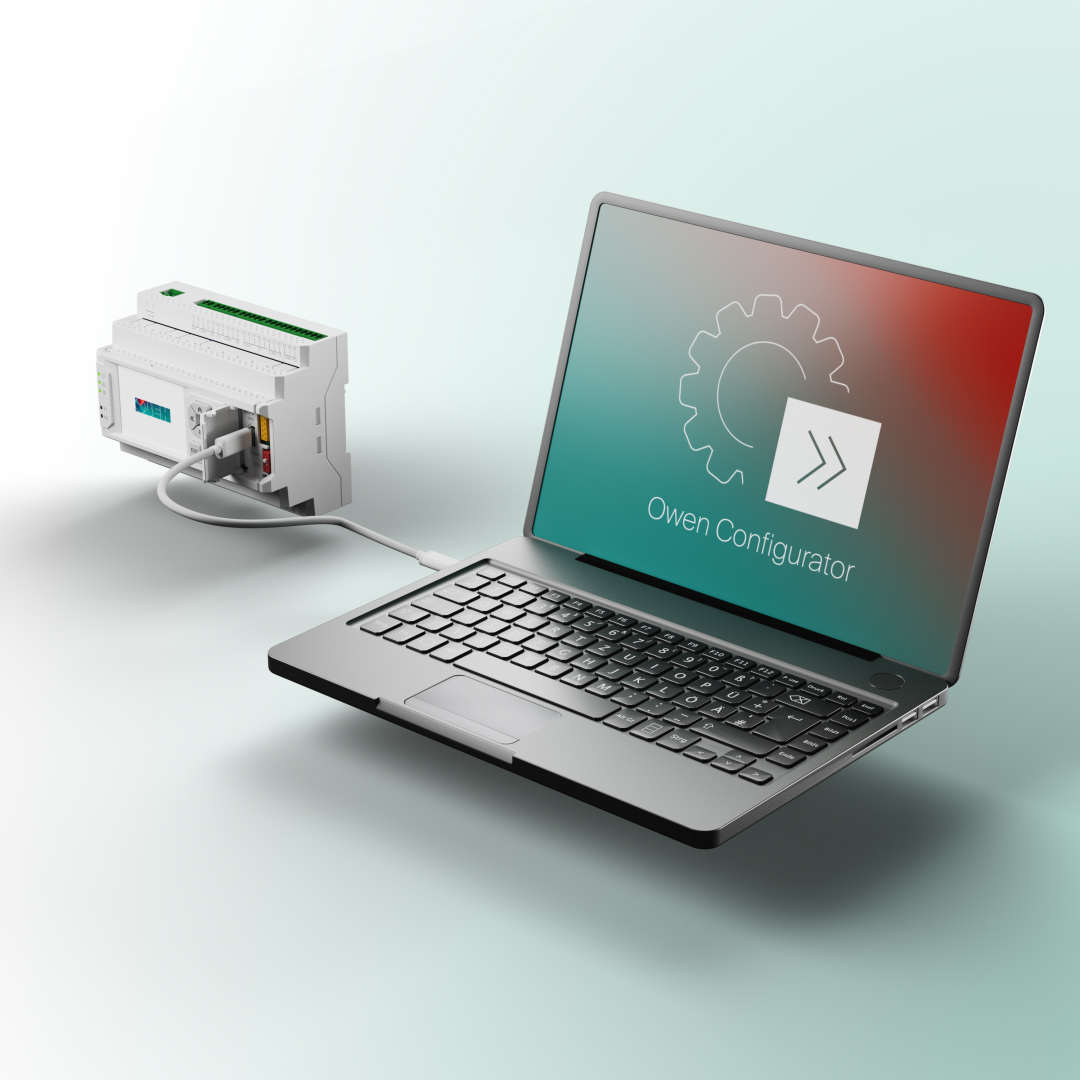

- Скачать на ПК программу ОВЕН-Конфигуратор
- Выбрать режим «Оффлайн» для подготовки конфигурации заранее (без подключенного устройства). При наличии контроллера настройку можно выполнять или в режиме «Онлайн», или в режиме «Оффлайн
- Добавить устройство АЙРА360
- Нажать кнопку «Мастер-настройки»
- Последовательно задать параметры установки под свои задачи
Контроллер автоматически сформирует алгоритм работы системы на основе выбранной конфигурации, позволяя настроить логику управления.
Комплект оборудования для автоматизации приточно-вытяжной системы
Для классической системы вентиляции необходимый набор оборудования будет выглядеть следующим образом:
- Контроллер вентиляции АЙРА360 — 1 шт.;
- Модуль расширения ПРМ-24.1 — 1 шт.;
- Модуль расширения ПРМ-24.2 — 1 шт.
Такой комплект готов к работе сразу после настройки, сокращает сроки внедрения и гарантирует предсказуемый результат на объекте.
Дополнительное преимущество АЙРА360
Благодаря разъему Ethernet на корпусе АЙРА360 можно организовать подключение контроллера к системе диспетчеризации и организовать удаленный мониторинг и контроль без дополнительного сетевого оборудования. В результате вы получаете:
- удаленный мониторинг состояния вентиляционной системы;
- дистанционное управление;
- доступ через облачный сервис OwenCloud без внешних шлюзов
Когда нужна индивидуальная логика управления?
Помимо контроллеров с готовой логикой для автоматизации управления системами вентиляции используются устройства со свободной логикой – программируемые реле и контроллеры, такие как ОВЕН ПР205, ПР225, ПЛК210 или СПК210. На их базе можно создавать индивидуальные алгоритмы и реализовывать системы управления с учетом особенностей конкретной вентиляционной системы. Это дает дополнительную гибкость, но и предъявляет определенные требования к квалификации участвующего в проекте персонала.
Логика управления системой вентиляции задается пользователем в специальной среде разработки. При этом среда разработки алгоритмов для реле существенно более доступна для освоения, чем среда для контроллеров.
Решения на базе контроллеров предназначены для средних и больших систем вентиляции, где требуется создание индивидуальной схемы управления с возможностью перенастройки, масштабирования и подключения множества дополнительных компонентов.
Резюме
Для нестандартных и сложных вентиляционных установок стоит воспользоваться программируемым устройством. В случае же, если приточно-вытяжная система типовая, специализированный контроллер с готовой логикой АЙРА360 сокращает трудозатраты и помогает получить результат быстрее. Достаточно просто описать конфигурацию установки, задать параметры регулирования и получить работающую систему управления.
