Как «Отрицательные решения» положительно влияют на расширение области применения преобразователей давления ОВЕН ПД

Одной из жизненно важных ОВиК-систем в зданиях общественного назначения – больницах, офисах, торговых центрах и др. – является противодымная вентиляция с подпором. Ее основная задача – не допустить распространение дыма на путях эвакуации:

• незадымляемых лестничных клетках типа Н2, Н3;
• тамбур-шлюзах;
• коридорах безопасности и других защищаемых зон, куда подается наружный воздух, создающий избыточное давление.

Какой перепад давления является допустимым

Чтобы устранить дым и обеспечить нагнетание свежего воздуха, просто включить вентилятор подпора на полную мощность по пожарным нормам нельзя. Давление воздуха необходимо удерживать в разрешенных пределах. Согласно СП 7.13130.2013, для незадымляемых лестничных клеток типа Н2 и Н3, а также ряда других защищаемых зон расчетное избыточное давление должно находиться в диапазоне 20…150 Па. Требования созданы с учетом разной физической подготовки людей. С точки зрения физических возможностей человека значение 150 Па является предельным. Превышение этого порога делает дверь практически непреодолимой преградой:

• дети – 20 Па;
• пожилые люди (идеальное значение подпора) – 80 Па;
• взрослые мужчины – 150 Па;
• атлет типа Геракла – 200 Па.

Удерживать перепад давления в заданном диапазоне как при закрытых дверях, так и при их открытии эвакуирующимися людьми помогает автоматика.

Как автоматика устраняет дым

Для обеспечения подпора используют два варианта. В первом случае ставят клапаны избыточного давления. Этот способ имеет существенные недостатки: значительные габариты оборудования и регулярное обслуживание. Кроме того, клапаны не всегда удается разместить в условиях конкретного здания.

Второй вариант – применение частотного преобразователя (ПЧВ), контролирующего двигатель нагнетающего вентилятора в связке с преобразователем давления, который регулирует подпор и выдает сигнал 4…20 мА на ПЧВ. При таком техническом решении при достижении 160 Па ПЧВ по сигналу от датчика снижает расход, уменьшая обороты двигателя нагнетающего вентилятора. Люди открывают двери, подпор через двери падает до 20 Па, и ПЧВ по сигналу от датчика снова увеличивает расход.

Всегда ли нужен пожарный сертификат

Согласно нормам, в пожарных системах практически всегда требуется пожарный сертификат, который по факту нужен только небольшому перечню противопожарного оборудования вроде клапанов, пожарных форсунок и др. Для не входящего в перечень пожарной сертификации оборудования требуется так называемое «Отрицательное решение».

Этот документ не является пожарным сертификатом. Напротив, он подтверждает, что к данному типу оборудования требования пожарной безопасности не установлены. Статья 145 п. 4 Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» устанавливает обязательное подтверждение соответствия для той продукции, требования пожарной безопасности к которой определены законодательством и соответствующими техническими регламентами.

В документе зафиксировано и то, что указанная продукция не относится к той, которой требуется подтверждение соответствия ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения». Сам технический регламент распространяется на средства обеспечения пожарной безопасности и пожаротушения, для которых установлен соответствующий перечень продукции.

Датчики ОВЕН: и для пожарного применения

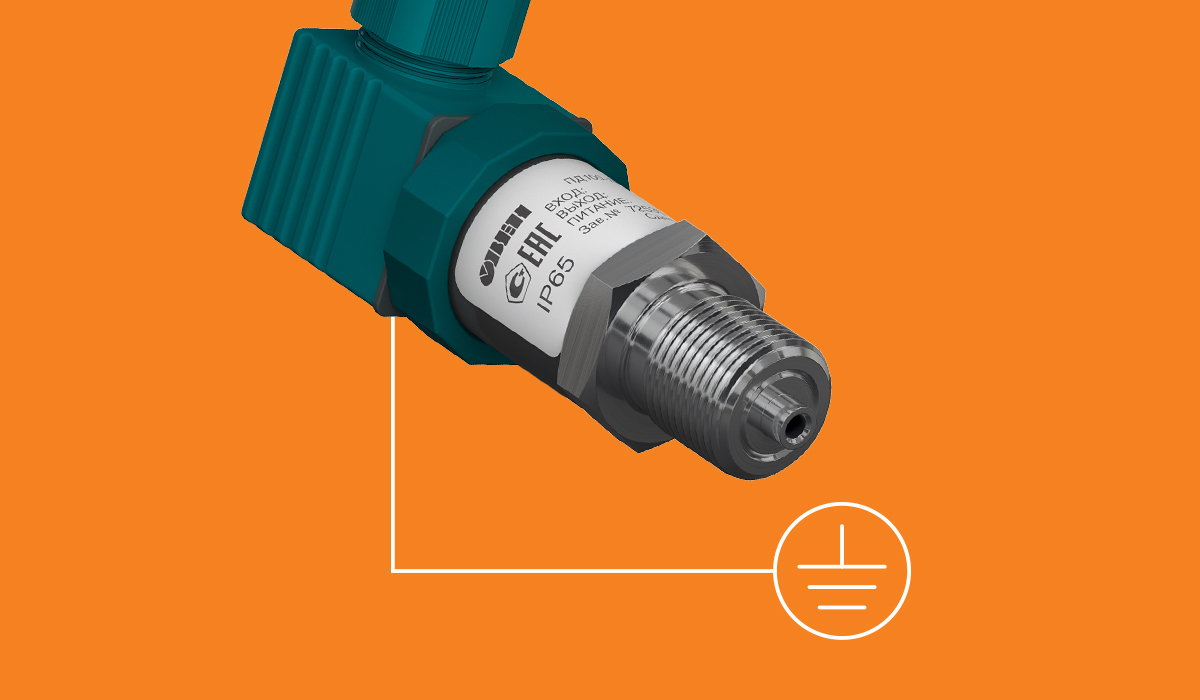

В настоящее время «Отрицательные решения» получены для ряда преобразователей давления ОВЕН: ПД100, ПД100И, ПД150И и ПД200. В линейке в том числе представлены исполнения для измерения низкого давления и перепада давления, применяемые в системах вентиляции. Указанные данные датчики выпускаются в том числе с выходным сигналом 4…20 мА.

Полученные документы расширяют возможности применения преобразователей давления ОВЕН при проектировании инженерных систем зданий и имеют важное практическое значение. Теперь датчики можно устанавливать для контроля давления в составе систем приточной противодымной вентиляции и автоматического поддержания подпора воздуха на путях эвакуации и предъявлять при проверках документ, подтверждающий правомерность использования оборудования.
