Контроль уровня в барабане котла с помощью датчика перепада давления

Паровые и водогрейные котлы широко применяются на ТЭЦ, в промышленных котельных и на производственных площадках. Они генерируют пар и тепло для технологических процессов, отопления, ГВС, турбин и вспомогательного оборудования.

Одним из ключевых параметров стабильной и безопасной работы барабанного котла является уровень воды в барабане. Низкий уровень повышает риск перегрева поверхностей нагрева и аварийных остановов, высокий ведет к уносу влаги с паром, ухудшению качества пара и проблемам у потребителей. Для поддержания уровня в допустимых пределах необходимо непрерывно контролировать его значение. Одним из наиболее распространенных способов решения этой задачи является метод измерения уровня по перепаду давления (ΔP), который дает устойчивый сигнал даже при изменении режимов работы котла.

Особенности барабана котла, которые усложняют измерение

Барабан – это среда, где одновременно присутствуют пар и вода, а граница между ними постоянно меняется. При изменении нагрузок, пусках и остановах котла возникают колебания уровня, всплески и пенообразование, которые могут влиять на точность измерений.

Дополнительные сложности создают высокая температура и вибрации, в условиях которых работают средства контроля. При этом к измерению уровня предъявляются повышенные требования по надежности, поскольку полученный сигнал используется не только для индикации, но и в системах автоматического регулирования и защиты котла.

Почему для измерения уровня используется перепад давления

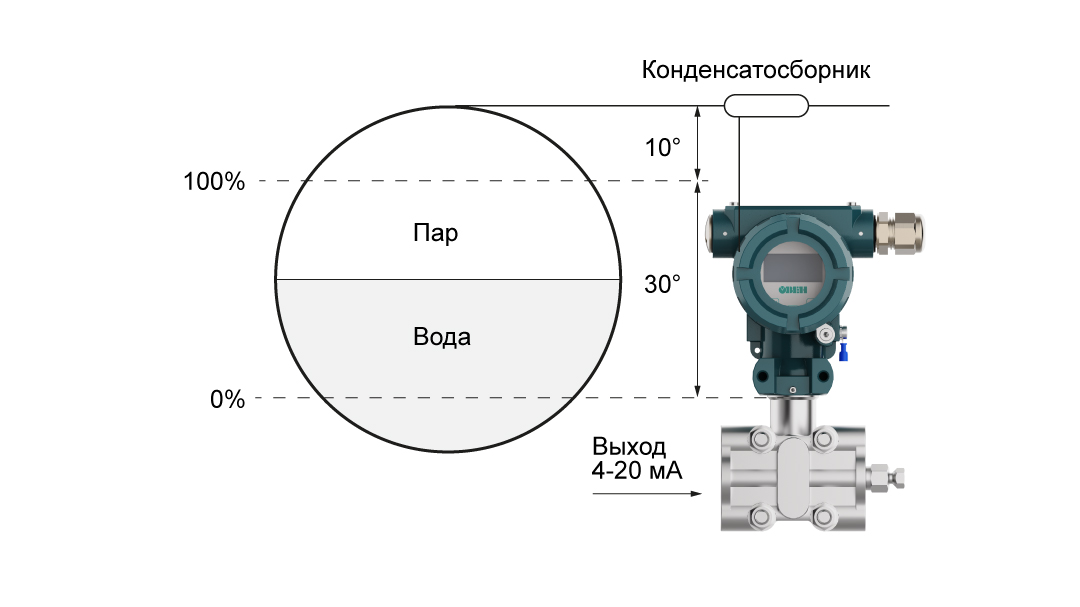

Метод измерения уровня по перепаду давления опирается на простую физику и основан на разности давлений в паровой и водяной зонах барабана. Датчик подключают к двум точкам барабана: нижний отбор берут из водяной зоны, верхний — из паровой. На оба входа оказывает давление внутри барабана, но на нижнем дополнительно присутствует гидростатический напор столба воды. Разность давлений и есть ΔP, пропорциональный уровню воды в барабане. Чтобы сигнал был стабильным, в типовых схемах обеспечивают предсказуемые условия в импульсных линиях, в том числе за счет организованной конденсации в паровой линии.

Благодаря простоте реализации измерение по перепаду давления является одним из наиболее распространенных методов контроля уровня в барабанных котлах.

Важно понимать масштаб: измеряемый ΔP невелик по сравнению с давлением барабана. В большинстве барабанных котлов рабочий перепад на уровне укладывается в диапазон порядка 6–60 кПа — в зависимости от высоты между отборами и схемы обвязки.

Поэтому в котельных для таких задач часто применяют датчики с типовыми диапазонами перепада давления 6,3; 10; 25; 40; 60 кПа, которые закрывают 0–100 % уровня с эксплуатационным запасом.

Перепад 6–60 кПа измеряется на фоне высокого статического избыточного давления, которое почти одинаково действует на оба входа датчика. Поэтому датчик выбирают по двум параметрам: диапазон ΔP и допустимое статическое (линейное) давление.

Типовые ориентиры по статическому давлению:

• для промышленных котельных часто 0,6–1,6 МПа;
• для энергетических барабанных котлов — порядка 4–14 МПа и выше (по параметрам котла).

Что в монтаже влияет на стабильность сигнала

Даже хороший датчик можно «испортить» обвязкой. Для предсказуемого измерения важны правильные уклоны импульсных линий, отсутствие карманов, возможность продувки/обслуживания, тепловая защита датчика и минимизация влияния вибраций. В котельной импульсные линии работают в условиях конденсата и температурных градиентов, поэтому аккуратный монтаж – часть итоговой точности.

Выбор датчика перепада давления

Измерение уровня в барабане котла методом перепада давления остается одним из наиболее надежных и проверенных решений для тяжелых промышленных условий. При правильном проектировании импульсных линий и корректном выборе диапазона измерения система обеспечивает стабильный сигнал, необходимый для регулирования питания, формирования защит и безопасной эксплуатации котла.

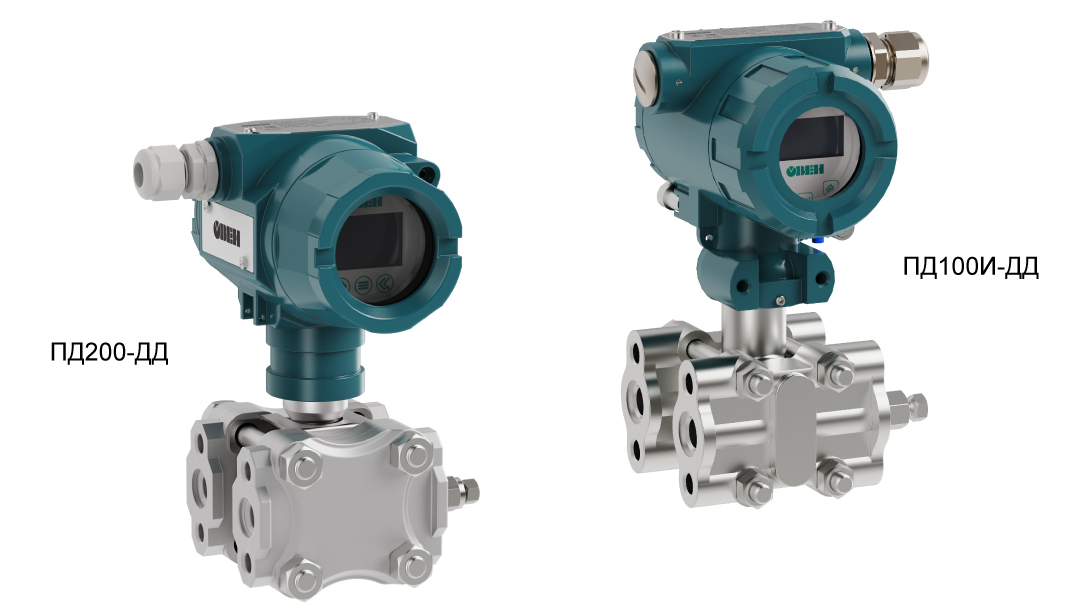

В ассортименте датчиков давления ОВЕН представлены две серии датчиков перепада давления ПД200-ДД и ПД100И-ДД, которые позволяют эффективно решать задачу измерения уровня за счет устойчивости к высокому статическому давлению, надежной работы в переходных режимах и стабильности метрологических характеристик в течение длительной эксплуатации.

Выбор между датчиками давления ОВЕН ПД200-ДД и ОВЕН ПД100И-ДД зависит от конкретных требований проекта.

Там, где требуется высокая точность измерения 0,1 %, передача измеренных значений по цифровому сигналу RS485-Modbusили HART, рекомендована серия ПД200-ДД. А там, где высокая точность измерения не критична или проект имеет бюджетные ограничения, серия ПД100И-ДД станет оптимальным решением.
