ПД200 или ПД100И-115. Какой преобразователь давления выбрать?

Преобразователь давления – важный компонент системы автоматизации технологических процессов в различных отраслях, включая энергетику, добычу нефти и газа, водоподготовку, нефтепереработку и химическую обработку. А правильный выбор датчика – одна из составляющих успешного функционирования системы.

Как подобрать датчик под ваши требования? Разбираемся на примере представленных в линейке ОВЕН преобразователей давления с ЖК-индикацией – ПД200 и ПД100И-115.

Условия эксплуатации

Обе серии датчиков имеют корпус с высокой степенью защиты IP65, выполненный из алюминиевого сплава. Корпус позволяет использовать датчики даже в самых сложных промышленных условиях, обеспечивая их дополнительную защиту от пыли, влаги и механических повреждений. Корпус датчиков ПД200 имеет большие габаритные размеры, что обусловлено отличием в схемотехнике и размером дисплейного модуля.

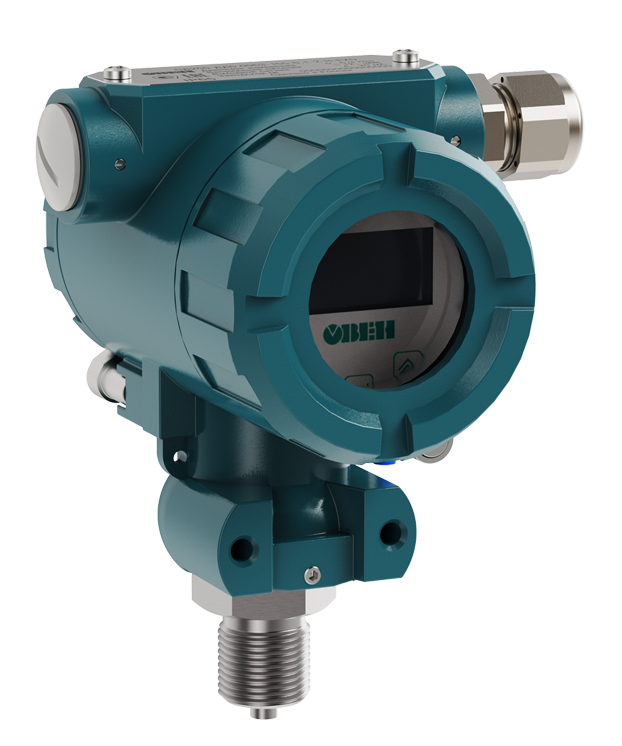

ПД100И

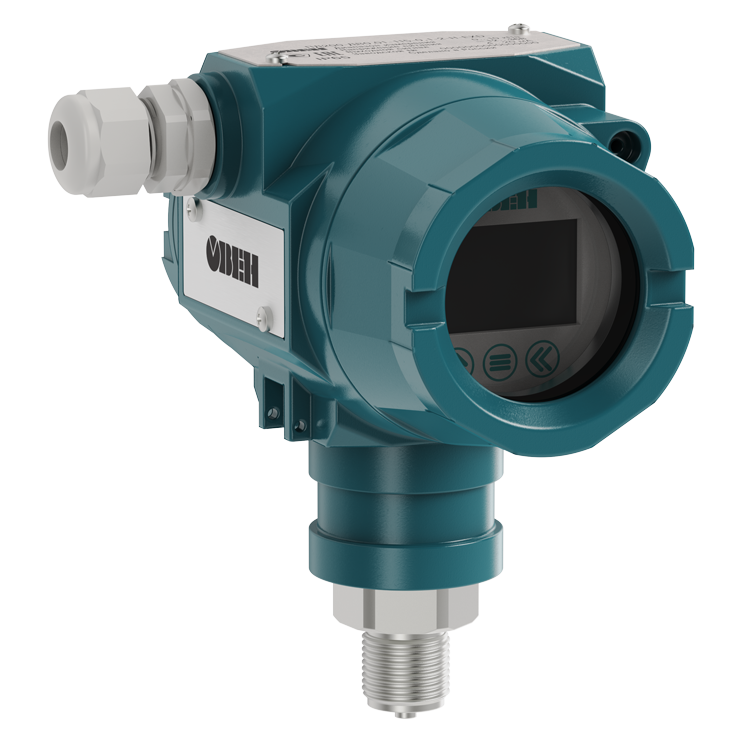

ПД200

Конструкция корпуса обеих серий датчиков с возможностью поворота на 180 градусов обеспечивает удобство их монтажа и применение в любых производственных условиях.

Удобство монтажа и эксплуатации

Датчики оснащены 4-значными цифровыми дисплеями, размеры которых отличаются. В серии ПД200 установлен более крупный дисплей 40 х 23 мм с высотой символов 8 мм, в серии ПД100И-115 – дисплей 33 х 16 мм с высотой символов 5 мм.

В линейке продукции компании ОВЕН представлены различные модели датчиков давления, в том числе и датчики с ЖК-индикацией. Наличие в датчиках ЖК индикации позволяет выполнить настройку параметров по месту установки прибора, а также при необходимости отслеживать величину давления.

Диапазон измерений

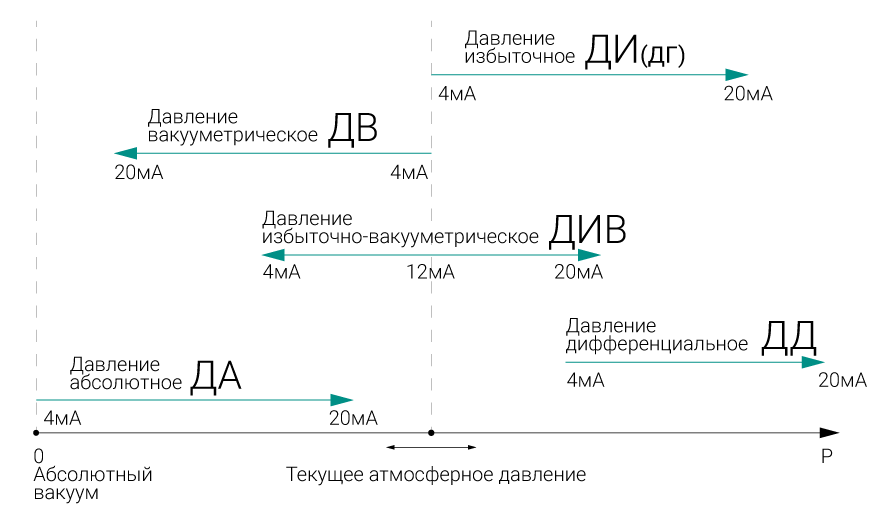

Диапазон измерений датчиков зависит от типа давления: ПД200 имеют модификации для измерения всех типов давлений, ПД100И-115 на сегодняшний день не имеют модификаций для измерения перепада давления. В настоящее время работаем над модификациями датчиков ПД100И-115 для измерения дифференциального давления – планируем их ввести в наш ассортимент ориентировочно в 4 квартале 2024 года.

Для серии ПД200 минимальный верхний предел равен 6,3 кПа, максимальный – 25 МПа.

Для серии ПД100И-115 минимальный верхний предел равен 12,5 кПа, максимальный – 4 МПа.

Обе серии датчиков имеют возможность перенастройки верхнего предела измерения. Максимальный коэффициент перенастройки для датчиков ПД200 равен 1:100 (зависит от модификации), для серии ПД100И-115-2 равен 1:5.

Точность и стабильность

В обеих сериях датчиков используются качественные пьезорезистивные сенсоры с мембраной из нержавеющей стали (за исключением модификаций для перепада давления). Точность измерения приборов обеспечивается в температурном диапазоне -40…+100 °С.

Серия ПД200 имеет более высокий класс точности – 0,1%, тогда как серия ПД100И-115 имеет максимальную точность 0,25%.

Выходные сигналы

Выбор типа выходного сигнала зависит от устройств управления в системе автоматизации (контроллеры, приборы) и от самой задачи. Наличие различных типов выходных сигналов у датчика обеспечивает дополнительное удобство передачи информации о давлении в управляющее устройство.

Датчики серии ПД100И-115 имеют только унифицированный выходной сигнал постоянного тока 4…20 мА. Это наиболее распространенный сигнал в системах автоматизации, подойдет для решения большинства задач.

Для построения более сложных распределенных систем автоматики, для настройки и сбора параметров датчика удаленно с помощью ПК применяются цифровые сигналы. Серия ПД200 имеет модификации с цифровым выходом HART, а также RS-485 Modbus.

Тип присоединения датчика к процессу

Наиболее востребованными присоединениями для датчиков давления являются резьбовые присоединения M20x1,5 и G1/2. Тип резьбы важно учитывать для обеспечения удобства монтажа датчика в существующую систему без осуществления дополнительных работ или аксессуаров.

В серии ПД100И-115 доступны модификации с присоединением к процессу: M20×1,5; G 1/2; G ¼ и M24×1,5 «торцевая мембрана». В серии ПД200 датчики со штуцерным присоединением имеют только резьбу M20×1,5, датчики перепада давления имеют фланцевое присоединение к процессу с внутренней резьбой ¼ NPT.

Сертификация

Преобразователи давления ОВЕН являются средствами измерения. После прохождения обязательных сертификационных испытаний они утверждаются и вносятся в Государственный реестр средств измерений. Обе серии датчиков давления – ПД200 и ПД100И-115 – имеют сертификаты средств измерения, которые можно скачать в карточках товара на сайте.

Также важно упомянуть о межповерочном интервале датчиков (МПИ) – интервале времени, в течение которого изготовитель прибора гарантирует точность его показаний и соответствие заявленным в паспорте техническим характеристикам.

Для датчиков серии ПД100И-115 МПИ составляет 4 года для модификаций с точностью 0,25%, 5 лет для модификаций с точностью 0,5%. Для датчиков ПД200 МПИ составляет 2 года для всех модификаций.

Ключевые рекомендации производителя

Выбор между датчиками давления ОВЕН ПД200 и ОВЕН ПД100И-115 зависит от конкретных требований вашего проекта. Если в проекте требуется высокая точность измерения, широкий диапазон измерений, передача измеренных значений по цифровому сигналу, то рекомендуем выбирать серию ПД200.

Если высокая точность измерения в проекте не критична или проект имеет бюджетные ограничения, то серия ПД100И-115 будет оптимальным решением. Обе серии обеспечивают надежное измерение давления.
