Нормирующие преобразователи – дело тонкое

Назначение нормирующих преобразователей

На промышленных предприятиях используется широкий спектр датчиков температуры. Самыми популярными являются термодатчики типа ТП (термопара) и ТС (термометр сопротивления), которые имеют громадный список вариаций исполнения чувствительного элемента и номинальных статических характеристик (НСХ). Основной проблемой является согласование сигналов в системе: часто контроллеры различных производителей работают только с унифицированными сигналами тока и напряжения, такими как 4…20 мА или 0…10 В. Нормирующие преобразователи, например НПТ-1К, выступают в качестве согласующего звена между датчиками и измерительными приборами, модулями ввода и контроллерами разных производителей и позволяют использовать практически любые типы датчиков температуры.

Установка НПТ в шкаф

Чаще всего нормирующие преобразователи размещают рядом с контроллерами или программируемыми реле в шкафу управления. Устанавливаются устройства на классическую DIN-рейку. При этом на одно техническое решение может приходиться свыше 20 нормировщиков. Поэтому для НПТ-1К одной из основных задач стояло сокращение ширины корпуса. Текущие габаритные размеры составляют 6,1×113×115 мм, где 6,1 мм – ширина корпуса.

На DIN-рейку шириной 1 м можно установить до 160 преобразователей НПТ-1К.

Если рядом с памятником «Родина-мать» сложитьНПТ-1К один на другой, то для одинаковой высоты потребуется 13600 преобразователей

Количество входов и интерфейсов

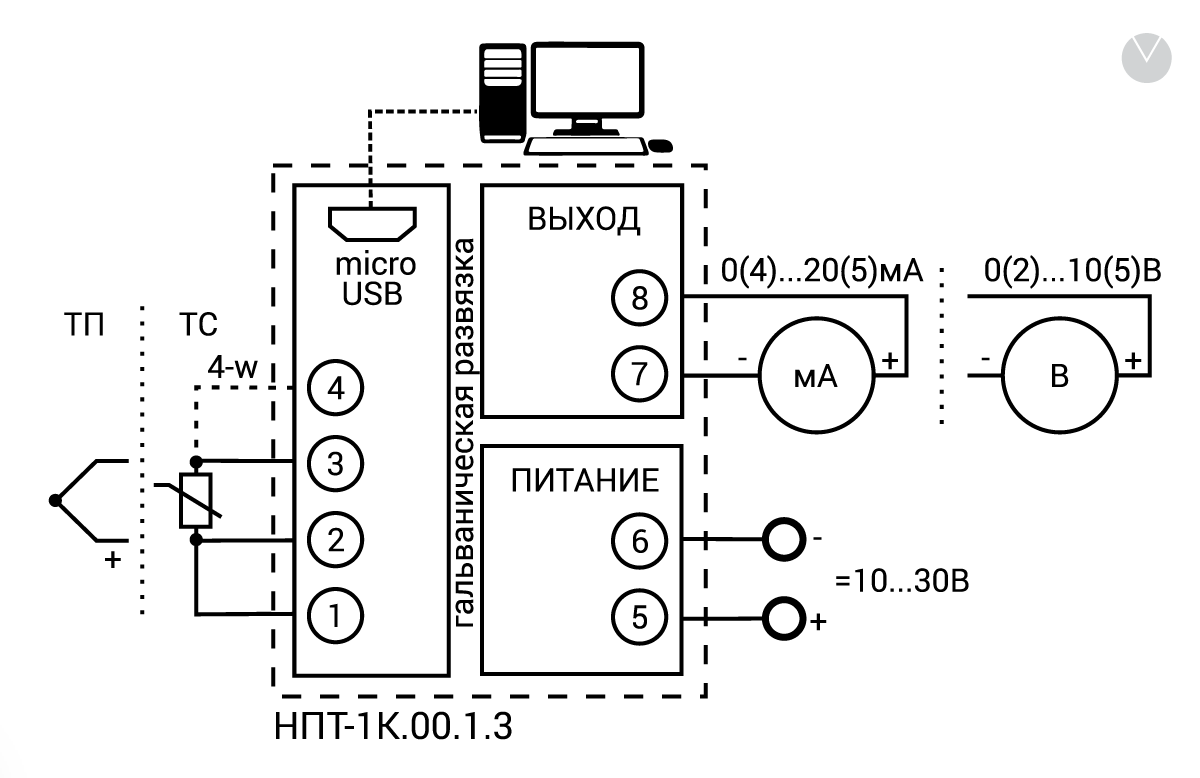

Несмотря на свои скромные габаритные размеры, НПТ-1К вмещает в себя 8 клемм гальванически развязанных входов/выходов и интерфейс microUSB – для конфигурирования устройства. При этом форма корпуса позволяет легко выполнить подключение уже установленного на DIN-устройства.

Клеммы располагаются под углом, что упрощает выполнение монтажа. НПТ-1К поддерживает подключение датчиков по 2-, 3- и 4-проводным схемам.

Нормирующие преобразователи для установки в головки датчиков

Компания ОВЕН также производит нормирующие преобразователи, предназначенные для установки в головки датчиков температуры. Эти НПТ выглядят как «таблетки» и могут работать с различными типами сенсоров. Подключаются ко входам вторичных приборов они по двухпроводной схеме – преобразователи питаются непосредственно от «токовой петли»:

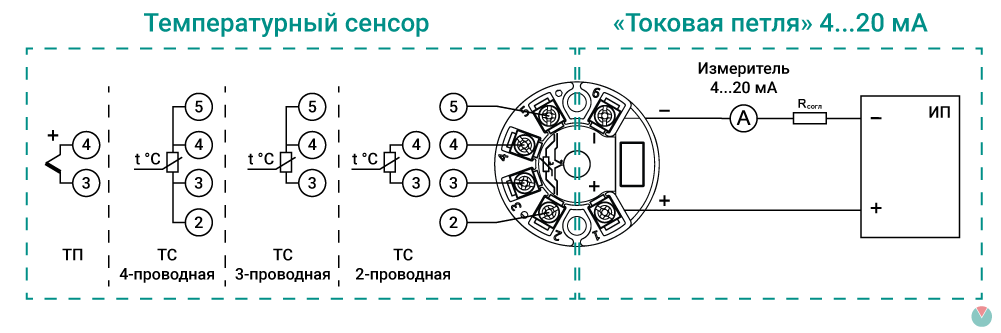

Схема подключения НПТ-3 ТП – термопара; ТС – термометр сопротивления; ИП – источник питания (ном. =24В)

Rсогл – добавочное сопротивление – улучшает условия работы схемотехники НПТ, но в большинстве случаев при питании НПТ номинальным напряжением =24В можно обойтись без него.

Все НПТ можно настроить на работу с определенным сенсором и на необходимый диапазон температур с помощью бесплатного конфигуратора для ПК.

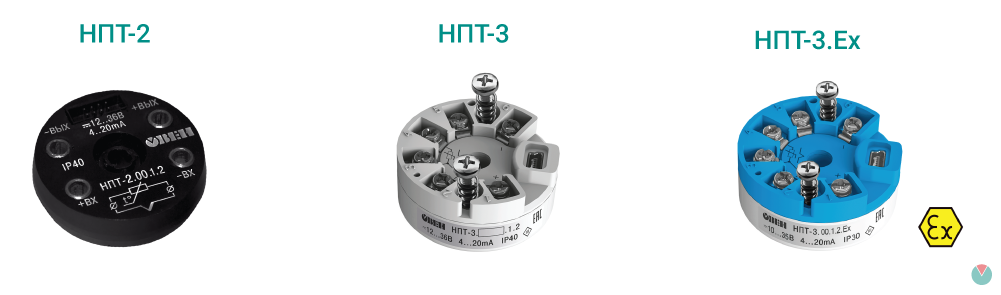

В ассортименте имеются 3 модификации «таблеток»: НПТ-2 НПТ-3 НПТ-3.Ех

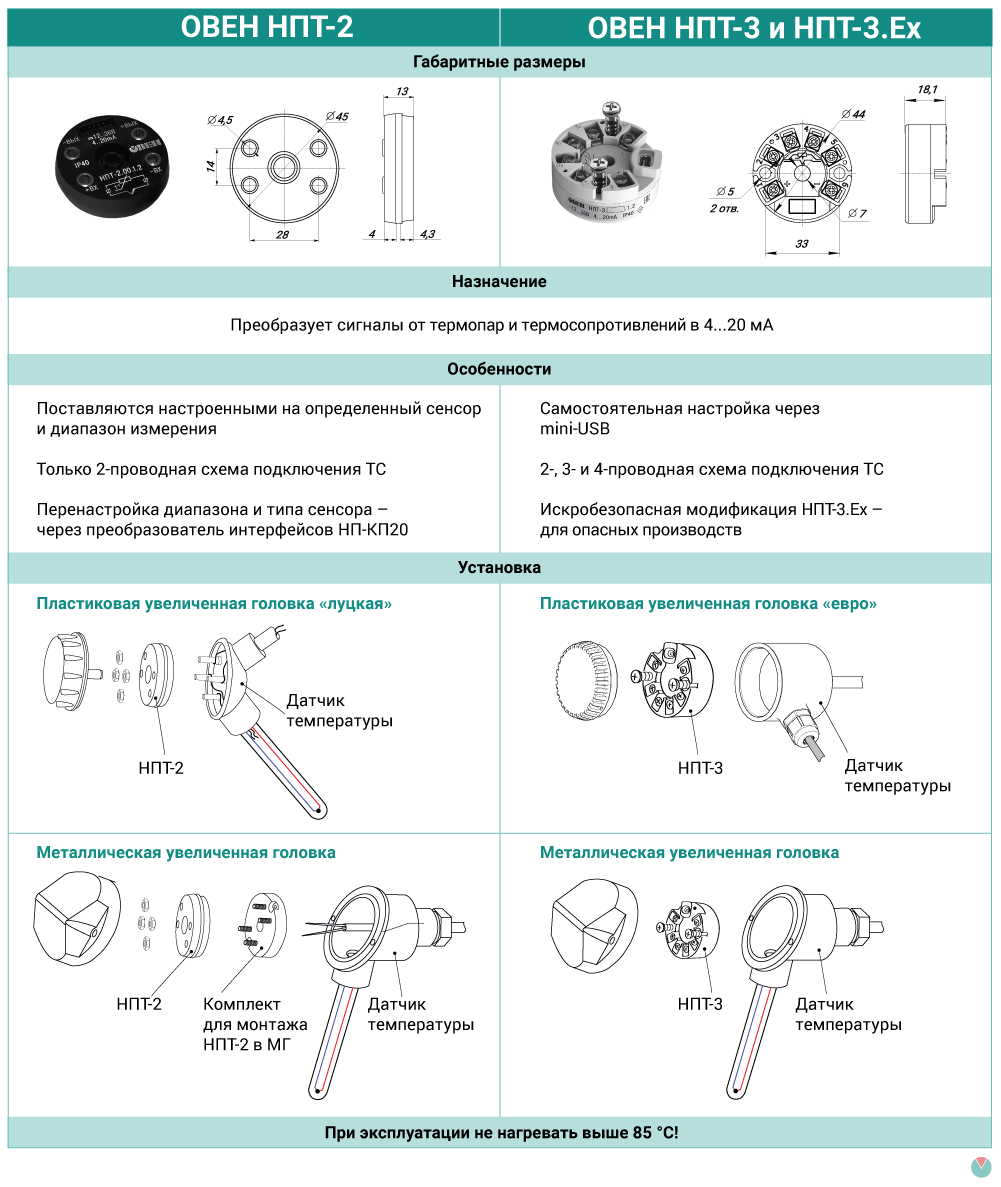

Их особенности и отличия друг от друга приведены в инфографике ниже:

Преимущества применения НПТ:

• Уменьшение влияния ЭМ-помех на цепь.
• Упрощение подключения ТС и ТП к устройствам верхнего уровня (контроллеры или программируемые реле).
• Снижение стоимости проекта, благодаря замене специальных компенсационных кабелей (при применении с термопарами) на обычные медные.
• Значительное увеличение длины линии связи от датчика до измерительного прибора.
• Преобразователь НПТ-1К выступает в качестве барьера, защищая устройства, расположенные по линии после данного прибора.
• Преобразователь НПТ-3.Ех является искробезопасным оборудованием, предназначенным для применения во взрывоопасных зонах. Подключается ко вторичному прибору через барьер искрозащиты типа ИСКРА
