300 контроллеров ОВЕН ПЛК210 на страже здорового микроклимата в детской больнице
В сентябре 2025 года в Москве открылся новый корпус детской городской клинической больницы святого Владимира – одной из старейших больниц Москвы. Это современное и высокотехнологичное учреждение, где маленькие пациенты получают многопрофильную помощь по самым высоким стандартам. Здесь работают более тысячи представителей медицинских и других специальностей, предусмотрено 20 отделений стационара.
Атмосфера внутри здания совсем не похожа на стандартную больничную. У каждого отделения свой цвет, на стенах рисунки деревьев, животных, птиц. В палатах теплое освещение, удобные кровати, разделенные между собой шторками для эффекта приватности, в просторных холлах игровые и зоны отдыха, а самое главное – комфортный микроклимат, создавать который помогает оборудование ОВЕН.
Генеральным подрядчиком при строительстве объекта выступила одна из крупнейших московских строительных компаний «МОНОТЕК СТРОЙ», известная комплексным подходом при реализации масштабных проектов. Программированием, настройкой оборудования, пусконаладочными работами, а также разработкой АРМ диспетчера на базе MasterSCADA 4D занимался опытный подрядчик и наш давний партнер – компания «М ТЕКНИК».
Мы побеседовали с ведущим специалистом компании «М ТЕКНИК» и попросили более подробно рассказать о проекте:
«Чтобы здание работало как единая слаженная система, необходима автоматизация всех инженерных систем. Отказ хотя бы одного узла может повлиять на микроклимат палат, работу диагностического оборудования или безопасность пребывания детей в стационаре.
Необходимо было спроектировать и реализовать надежную и отказоустойчивую АСУ с диспетчеризацией и удаленным управлением всех инженерных систем, включая КПП. В рамках выполнения проекта были автоматизированы:

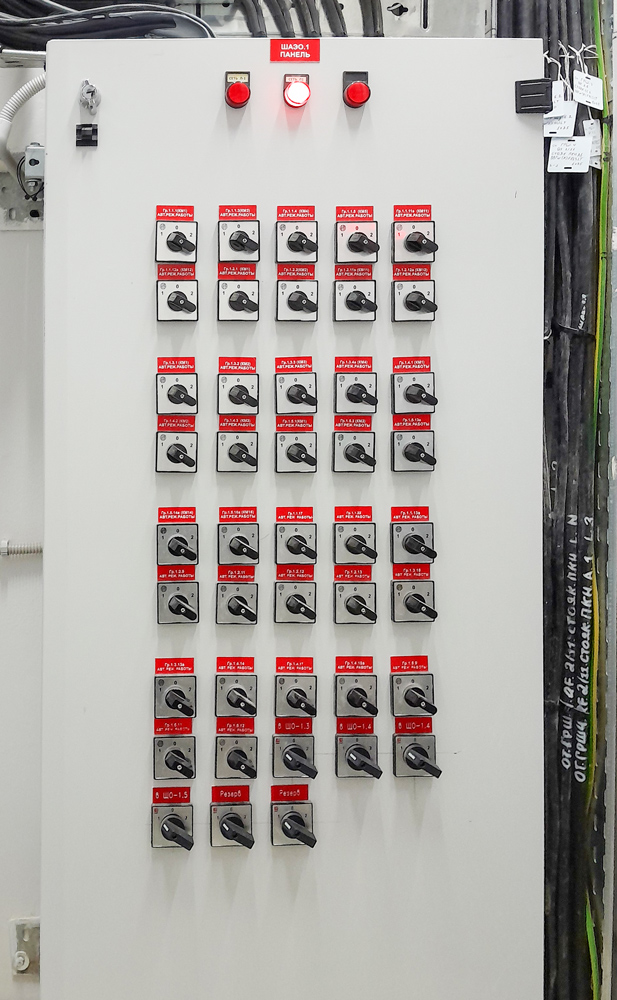

- общеобменная вентиляция, кондиционирование, фанкойлы;
- электроснабжение и электроосвещение;
- водоснабжение и водоотведение;
- медицинское газоснабжение;

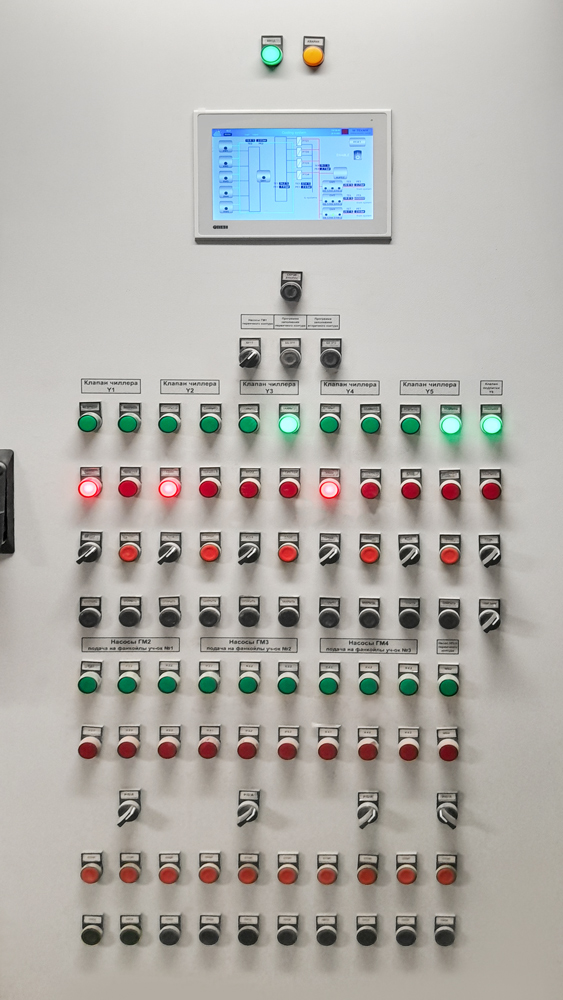

- центральная станция холодоснабжения;
- индивидуальный тепловой пункт;
- ведется технический учет энергопотребления.
Многие из систем управляются на базе оборудования ОВЕН.
Для автоматизации инженерных систем была выбрана новая линейка моноблочных контроллеров ОВЕН ПЛК210 с расширенными коммуникационными возможностями и гибкой средой программирования. Мы высоко оценили пользовательские свойства контроллеров: быстродействие оборудования, гибкость программирования и легкость интеграции в SCADA-систему. Оценили и возможность удаленного доступа к оборудованию и корректировки программ напрямую из диспетчерской без постоянного присутствия сотрудников в технических помещениях.

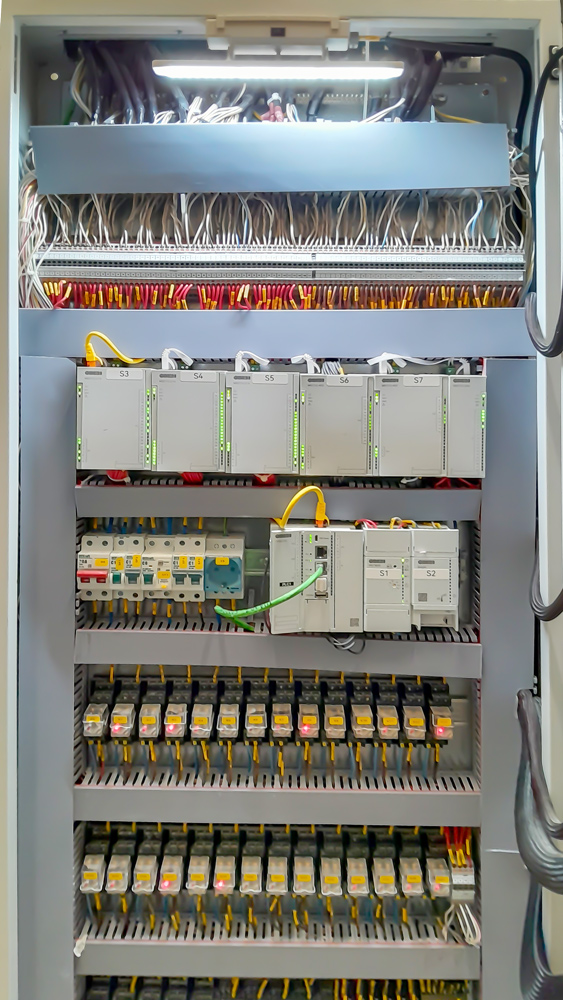

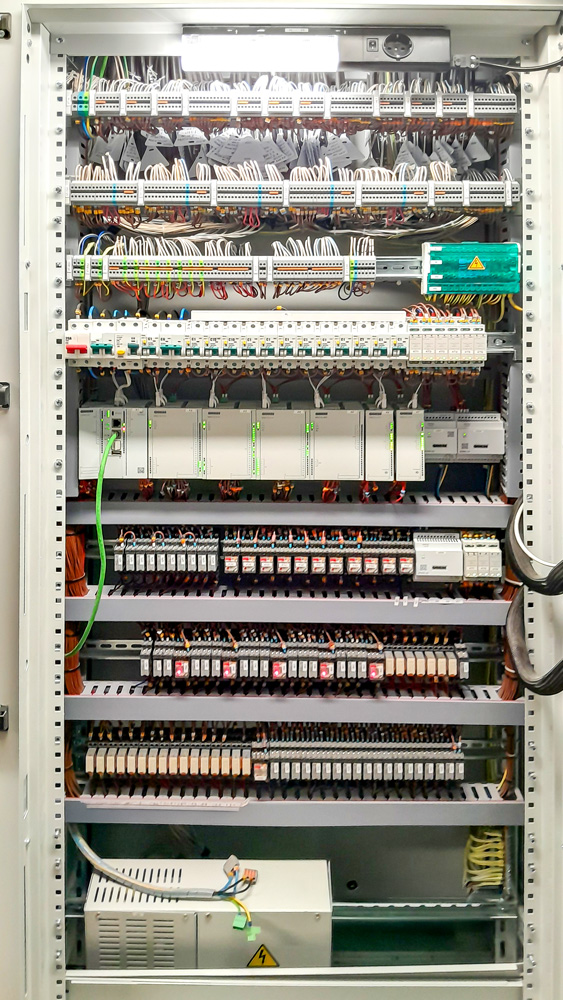

ПЛК210 управляют вентиляцией, кондиционерами, фанкойлами и электроснабжением. Проект оказался масштабным. Всего на объекте было задействовано порядка 300 контроллеров, каждый из которых необходимо было запрограммировать и интегрировать в систему диспетчеризации. Для расширения количества входов-выходов и управления исполнительными механизмами установили модули ввода-вывода ОВЕН Мх210. В качестве системы диспетчеризации была применена MasterSCADA 4D на 60 000 точек.
Сигналы от уличных датчиков ОВЕН ДТС3005, накладных датчиков температуры ОВЕН ДТС224, датчиков температуры и влажности ОВЕН ПВТ101, реле давления ОВЕН РД30 и ОВЕН РД55, а также преобразователей давления ОВЕН ПД100И поступают на контроллеры ОВЕН ПЛК210, где обрабатываются в соответствии с логикой проекта.
Полученные данные используются для управления вентиляцией, фанкойлами и другими элементами инженерных систем.
Источники бесперебойного питания ОВЕН ИБП60К с аккумуляторами БА24-2,4 поддерживают работу системы при отключении электроэнергии.

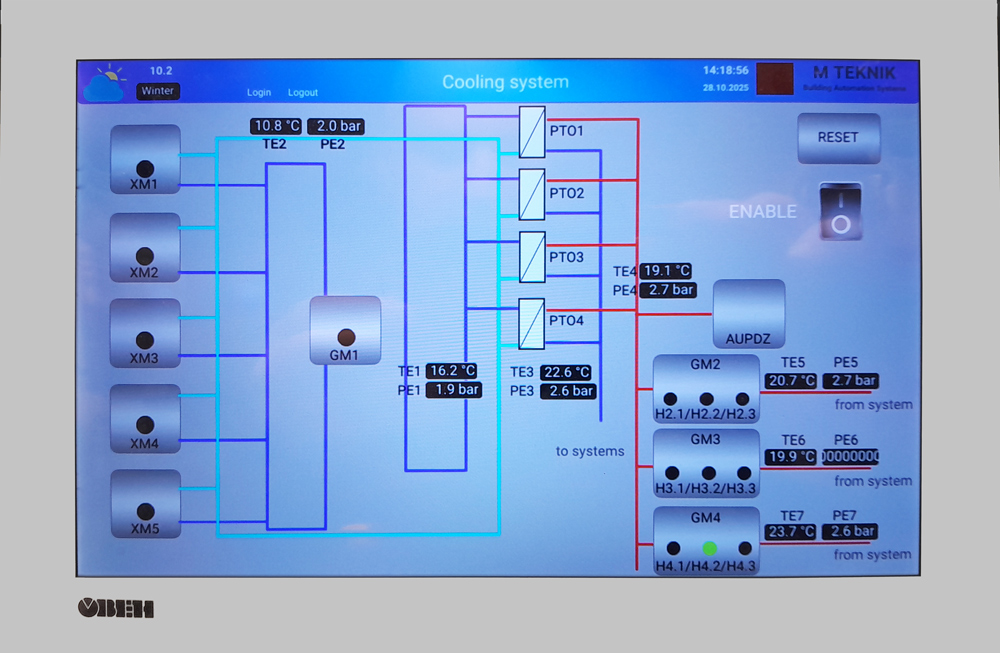

Вся информация о работе систем отображается на сенсорной панели оператора со встроенным веб-браузером ОВЕН ВП110. ВП110 работает напрямую с ПЛК, SCADA-системами и облачными решениями – без дополнительного ПО, без промежуточных проектов, без сложной настройки.

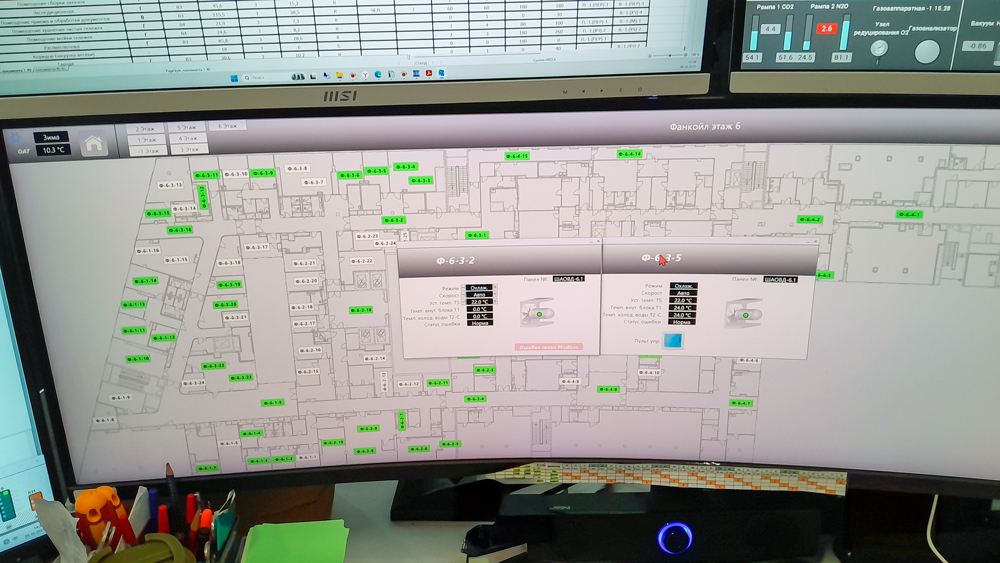

Все данные с контроллеров передаются в MasterSCADA 4D. В диспетчерскую сведено управление всеми инженерными сетями больницы, кроме лифтового оборудования. Оператор в режиме реального времени видит текущие значения температуры, влажности, давления и состояние исполнительных механизмов. Он может контролировать и управлять всеми системами: вентиляции, хладоснабжения, отопления, энергоснабжения. Работа освещения регулируется по расписанию или вручную из диспетчерской. MasterSCADA 4D была выбрана в связи с положительным опытом применения на других объектах, а также благодаря ее полной совместимости с контроллерами ПЛК210 и модулями Мх210».
Реализация проекта заняла около полугода. Все это время сотрудники компании ОВЕН были на связи, помогая решать возникающие проблемы. Применение самой современной линейки контроллеров позволило существенно сократить время реализации всех работ и запустить инженерные системы здания точно в срок к открытию больницы.
