Один прибор вместо «ПЛК + HMI»: как модернизировать проект с помощью СПК210-15-CS

О принципиальных преимуществах панельных контроллеров, совмещающих в себе функции программируемого логического контроллера (ПЛК) с панелью оператора (HMI), мы писали уже не раз, как и в целом об обновленной линейке ОВЕН СПК210. Однако с выходом новой модификации СПК210-15-CS рассмотрим именно ее преимущества и возможности применения.

Ведь во многих проектах требование к локальной визуализации на 15-дюймовом сенсорном экране задаётся ещё на этапе ТЗ – такой размер экрана обеспечивает достаточное пространство для отображения информации и удобство для пользователя. Устройство позволяет реализовать полноценное рабочее место оператора: с мнемосхемами, трендами, отображением аварий и возможностью оперативного управления процессами.

Подобные задачи характерны для различных отраслей промышленности: ЖКХ, энергетики, пищевой и фармацевтической промышленности, а также автоматизации зданий — где оператор постоянно взаимодействует с оборудованием непосредственно на объекте.

При этом функционально такие проекты, как правило, достаточно стандартны — управление оборудованием, отображение параметров, ввод уставок, работа с авариями и трендами. Основной вопрос возникает не на уровне функций, а на уровне архитектуры: как реализовать управление и визуализацию, если 15-дюймовый интерфейс уже задан — через классическую связку «ПЛК + HMI» или с помощью одного панельного контроллера?

Как эту задачу решали раньше

Типовая архитектура проекта:

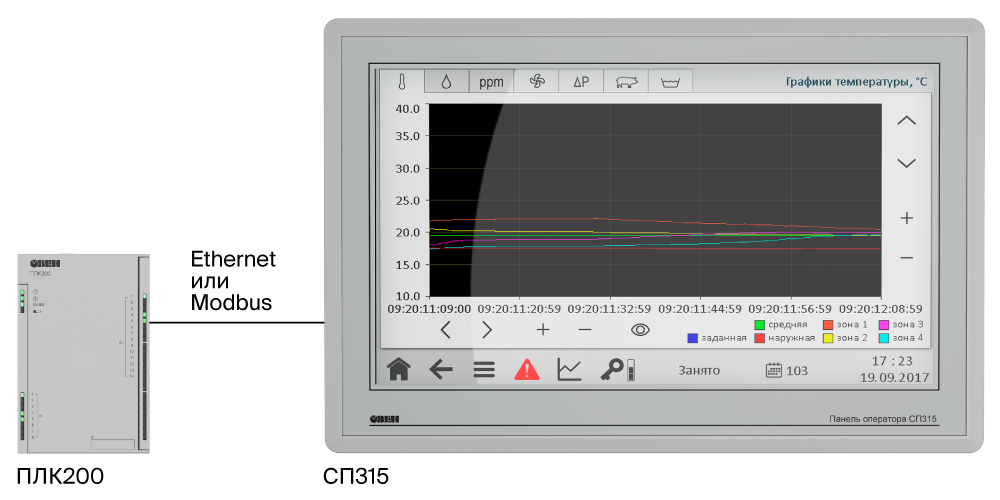

• ПЛК200 — программируемый контроллер для логики управления;
• СП315 — сенсорная панель оператора для визуализации с разработанным в конфигураторе проектом или интерфейсом;
• связь между устройствами по Ethernet или Modbus.

Фактически проект состоял из двух независимых частей:

1. проект контроллера (алгоритмы, ввод-вывод, логика);
2. проект HMI (экраны, элементы управления, тренды).

Такая концепция хорошо знакома большинству инженеров и интеграторов и долгое время оставалась оптимальным вариантом для решения подобных задач, обеспечивая чёткое разделение ролей устройств и опираясь на привычные, многократно проверенные подходы к эксплуатации и поддержке. Во многих проектах эта архитектура продолжает успешно применяться и сегодня.

Избыточность для задач с ограничениями по габаритам и бюджету

В проектах, ориентированных на компактную архитектуру и оптимизацию затрат, на практике приходится использовать:

• два устройства вместо одного;
• два проекта под каждое устройства;
• две независимые среды разработки;
• две точки отказа.

Сложности и недостатки подобной топологии системы:

• любые правки требуют внесения изменений в оба проекта;
• при возникновении нештатных ситуаций требуется диагностика большего количества устройств;
• внесение изменений в систему занимает больше времени;
• невозможность отобразить веб-визуализацию со стороны панели.

Архитектура усложняется, при этом функциональные возможности для типовых задач зачастую остаются сопоставимыми.

История появления СПК210-15

Разработка линейки сенсорных панельных контроллеров стала ответом нашей компании на потребность в компактной архитектуре и оптимизации затрат. Первая линейка панельных контроллеров СПК1хх, представленная ещё в 2013 году, заложила основу для дальнейшего развития данного направления. Следующим этапом стало появление обновлённой серии СПК210 с диагоналями 7 и 10 дюймов, ориентированной на использование в типовых проектах. Новая линейка полностью перекрыла СПК1хх по функциональным возможностям и производительности.

Следующим этапом развития стало расширение линейки за счёт 15-дюймового панельного контроллера, предназначенного для более сложных и масштабных сценариев применения.

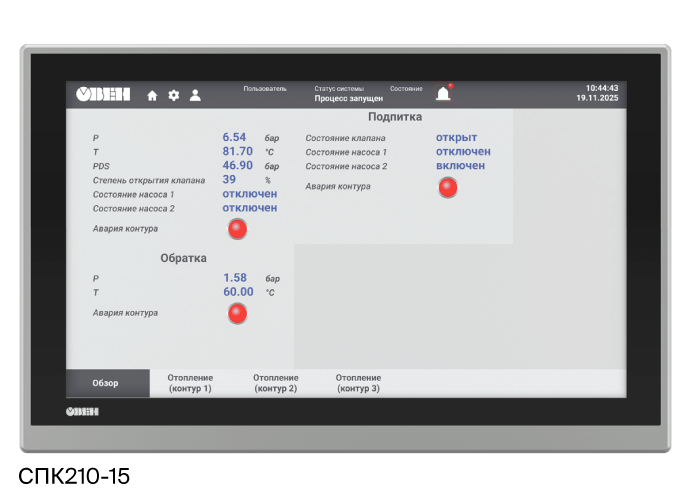

СПК210-15 совмещает в себе:

• контроллер для реализации логики управления;
• 15-дюймовый резистивный сенсорный экран с разрешением fullHD для визуализации;
• коммуникационные интерфейсы для подключения модулей ввода-вывода и передачи данных.

Как может выглядеть архитектура проекта теперь:

• СПК210-15 становится центральным узлом системы;
• к нему напрямую подключаются модули ввода-вывода с подключенными к ним датчиками и исполнительными механизмами;
• логика, обмен данными и визуализация реализуются в одном устройстве.

Архитектура упрощается и сокращается количество связей между устройствами.

Что дает переход на СПК210-15 с инженерной точки зрения:

• более быстрый старт проекта;
• единый процесс отладки;
• меньше «склейки» между устройствами;
• более прозрачную поддержку и сопровождение.

Какие плюсы дает использование 15-дюймового экрана

• Увеличенная площадь экрана позволяет использовать более крупные элементы интерфейса и размещать больше данных без перегрузки экрана.
• Более удобное отображение схем, графиков, параметров и т. д. на одном экране, когда это необходимо.
• Более быстрая реакция оператора на изменение параметров системы и снижение вероятности ошибок.
• Удобно анализировать процессы с отображением подробных трендов и графиков.

Где классическая схема всё ещё остаётся актуальной

Важно отметить, что связка «ПЛК + отдельный HMI» по-прежнему остаётся востребованной в сильно распределённых и системах с резервированием, например, на базе ОВЕН ПЛК210-PL, где у ПЛК и HMI принципиально разные задачи: контроллер выполняет критичную функцию управления процессом и должен работать автономно и отказоустойчиво, тогда как HMI играет роль клиентского интерфейса.

Такое разделение позволяет резервировать именно управление, масштабировать систему без пересборки архитектуры и избегать единой точки отказа. В подобных проектах интеграция логики и визуализации в одном устройстве может приводить к концентрации функциональной нагрузки в одном узле и увеличению критичности отказа — поэтому классическая схема там остаётся осознанным и правильным выбором.

Заключение

Переход на СПК210-15 позволяет упростить создание типовых проектов с локальной визуализацией, сэкономить место в шкафу автоматики, сократить количество устройств и точек отказа, упростить отладку и сопровождение и быстрее запускать повторяющиеся решения.

При этом в крупных, распределённых и отказоустойчивых системах классическая схема по-прежнему остаётся осознанным и правильным выбором — и это важно учитывать на этапе проектирования.

В 2026 году мы планируем завершить формирование линейки СПК210 выходом компактной модификации СПК210-05 с диагональю 4,3", ориентированной на небольшие установки, где приоритетом являются минимальные габариты и упрощённая архитектура.
