Развитие ассортиментного направления «Программируемые реле ОВЕН»
Андрей Николаев, руководитель АН «Программируемые реле ОВЕН»
Программируемое реле ОВЕН предназначено для построения систем автоматического управления простого и среднего уровня (локальных контуров, отдельных процессов и т.п.). Для задания логики используется исполнительная среда Owen Logic собственной разработки ОВЕН.
Программируемые реле (ПР) ОВЕН отличаются компактностью, простотой использования и экономичностью, что делает их привлекательным решением для ряда задач. Они обладают меньшим объемом памяти по сравнению с программируемыми логическими контроллерами (ПЛК) и имеют особенности в реализации сложных математических операций. При этом последние модификации ОВЕН ПР предлагают расширенные вычислительные ресурсы и возможности управления, что позволяет использовать их в более широком спектре задач.
Развитие линейки ОВЕН ПР
Первые модификации программируемых реле предназначались преимущественно для построения простых автоматизированных систем управления, в частности, для замены релейных схем защиты и контроля (таймеры, счетчики, компараторы включения, реле температуры, реле давления). По сравнению с релейными шкафами, ПР на порядок компактнее, проще и значительно дешевле в обслуживании, а управляющую программу при необходимости можно корректировать. Общий объем программы ПР позволяет решать задачи, требующие несколько сотен функций, что позволяет одному программируемому реле заменить схему, включающую всвой состав множество электронных и электромеханических компонентов.
Первая среда программирования для ПР представляла собой ряд последовательно выполняемых условий «ЕСЛИ… ТО…». Каждая программная цепь завершалась одним из двух логических действий: выдачей управляющего сигнала на физический выход (например, включением контактов выходных реле Q1…Q4) или передачей его в ячейку памяти (V1 … Vn).
Первое программируемое реле ОВЕН ПР110 появилось на рынке автоматизации в 2007 году. Оно работало только с дискретными сигналами, например: чтение состояния входов, выполнение кода, запись состояния входов и переход в начало цикла.

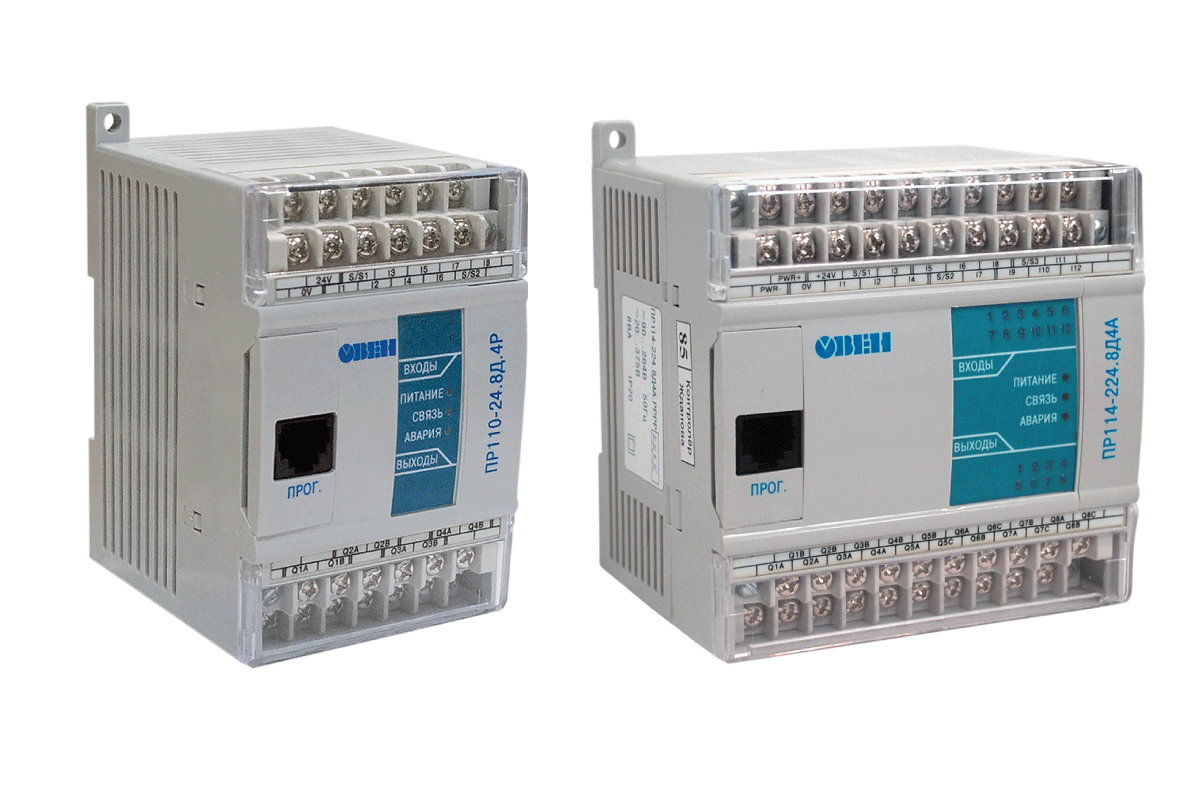

Следующее устройство ОВЕН ПР114 обеспечивало управление небольшими системами и, помимо дискретных, получило аналоговые входы-выходы для управления компрессорами, насосами, гидравлическими прессами и т.п. Программирование ПР110 и ПР114 осуществлялось с помощью дополнительных комплектов ПР-КП10 и ПР-КП20.

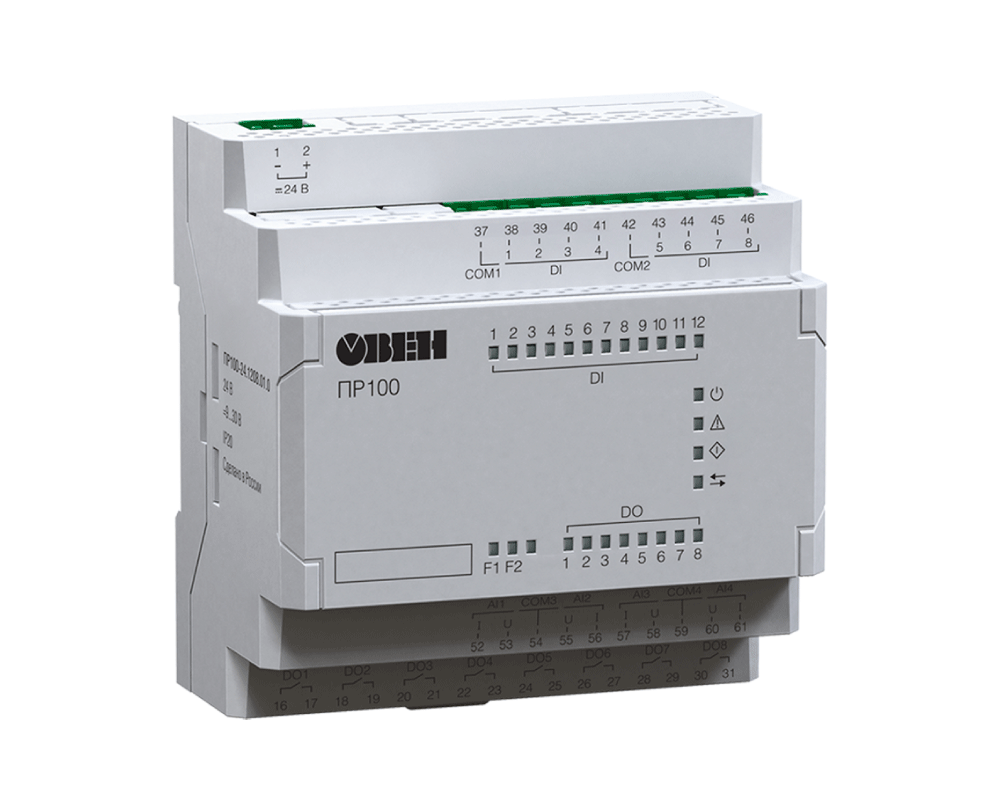

На замену снятых с производства ПР110 и ПР114 компания выпускает устройство в новом форм-факторе ОВЕН ПР100 для установки на пластрон. Устройство предназначено для локальных систем управления освещением, насосными группами, вентиляторами, подъемниками, станками и т.д. ПР100 отличается добавленными интерфейсами RS-485 с поддержкой протоколов Modbus RTU/ASCII для интеграции в облачный сервис OwenCloud для удаленной диспетчеризации, SCADA-системы и управления внешними устройствами, визуализации на панелях оператора. Проект в ПР100 загружается через разъем miniUSB при подключении ккомпьютеру.

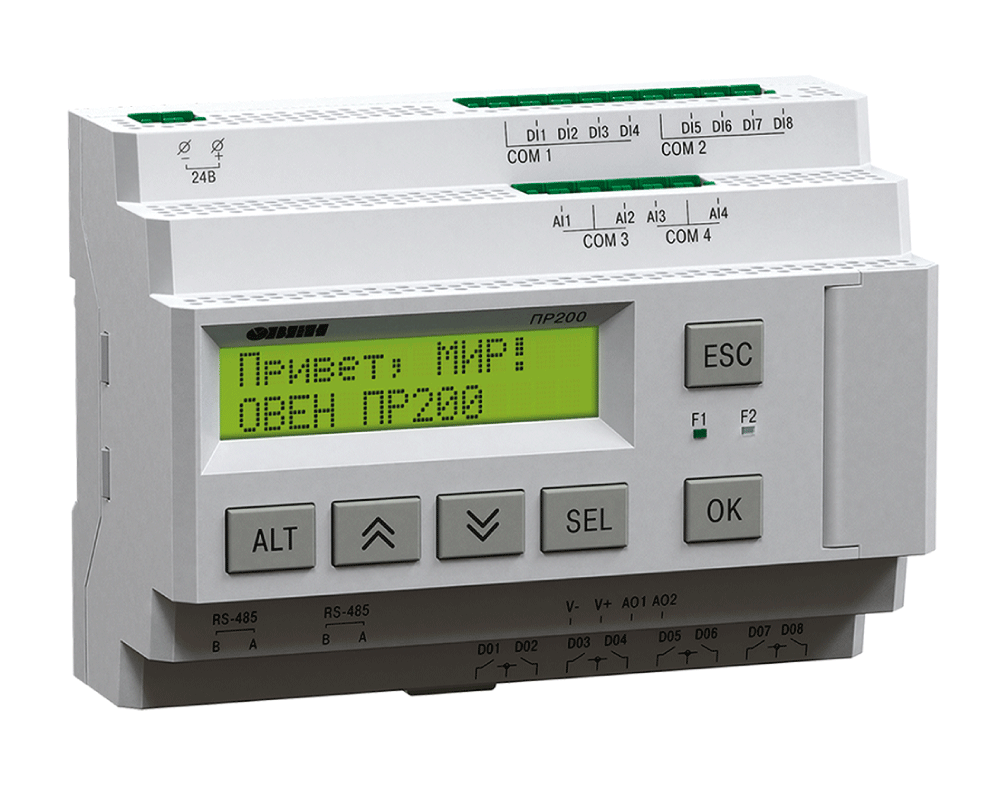

Развитие линейки ПР продолжилось с учетом запросов клиентов, которые обратили внимание, что неудобно работать с конструктивом без экрана. Следуя пожеланиям пользователей, компания выпустила на рынок ОВЕН ПР200 – программируемое реле с экраном в корпусе 7 DIN. На экране могут отображаться разные пиктограммы, графические изображения. Прибор имеет до 24 каналов и обеспечивает управление насосными группами (ВНС, ПНС, КНС), кондиционированием, центральным отоплением икотельными (ИТП).
Специализированная модель ПР200-х8 предназначена для контроля качества воды: измерения и контроля электропроводности, солесодержания и температуры воды в четырех точках. В основном ПР200-х8 применяется в системах обратного осмоса и контроля уровня жидкости. К дискретным входам можно подключать кондуктометрические датчики уровня и использовать прибор как сигнализатор и контроллер уровня воды.

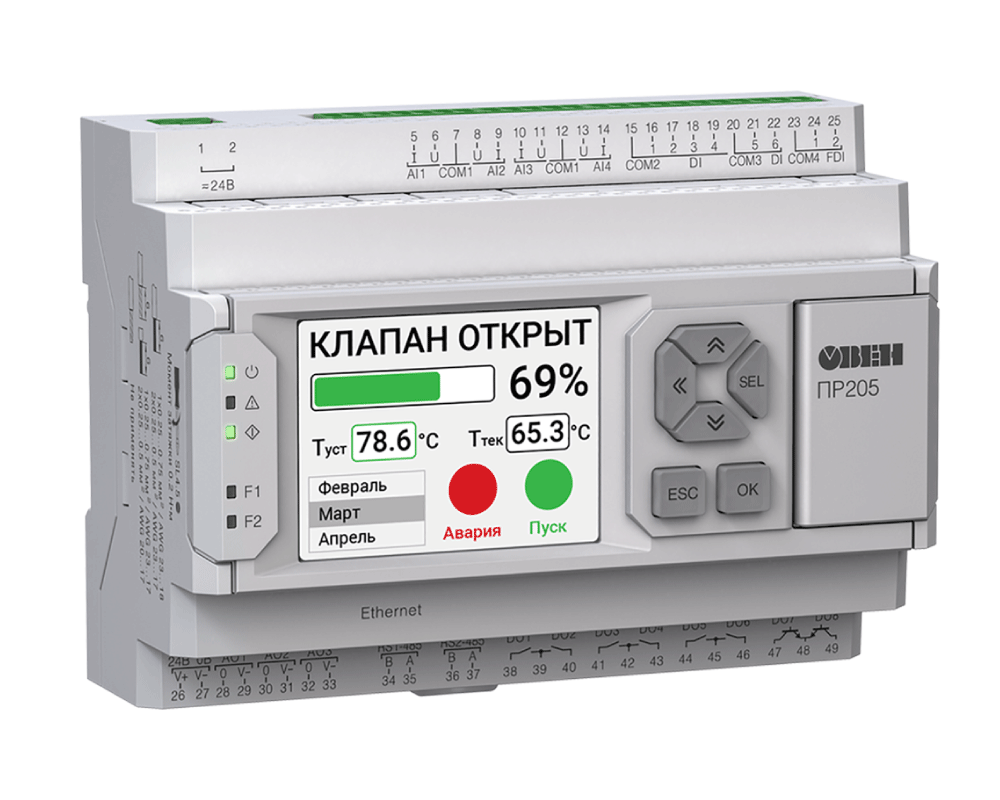

Следующий шаг в развитии программируемых реле – ОВЕН ПР205 с цветным графическим дисплеем и кнопками. Сочетание оптимальной конфигурации аналоговых и дискретных входов-выходов обеспечивает управление системами вентиляции, отопления, кондиционирования и др. Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210 или ПРМ, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. Интерфейсы RS-485 используются в двух режимах: для сбора данных сдатчиков и управления исполнительными механизмами и передачи данных на верхний уровень.

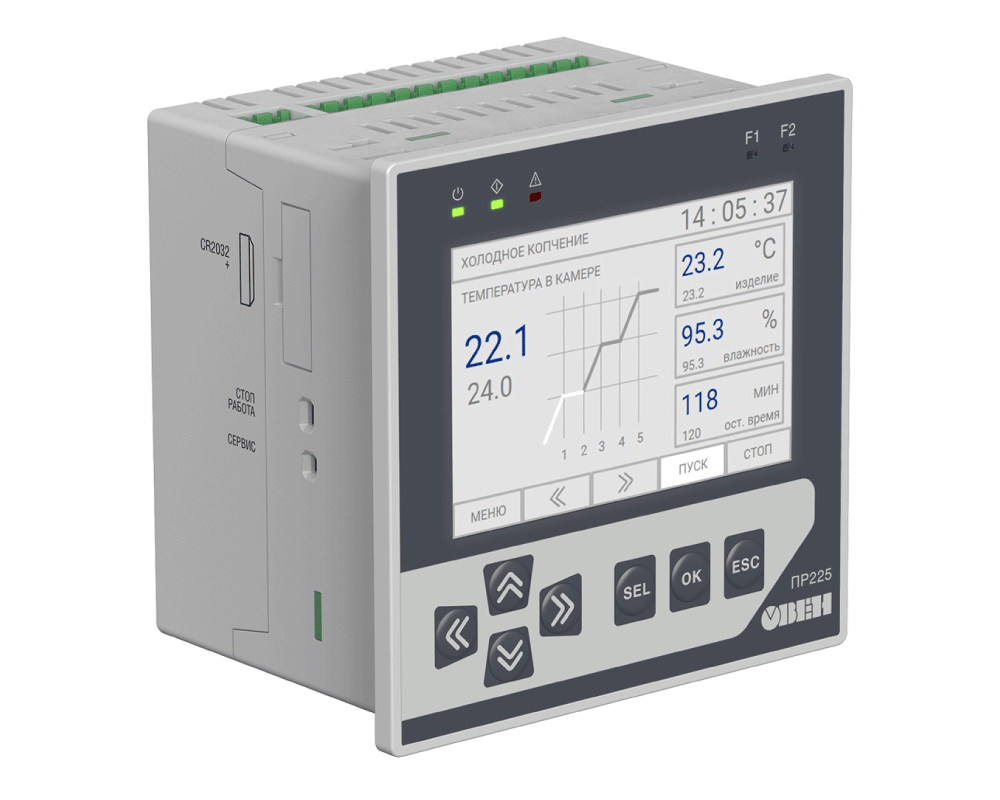

Последняя выпущенная модификация для автоматизации локальных и малых систем – программируемое реле в щитовом исполнении с графическим дисплеем и Ethernet – ОВЕН ПР225, которое поступило в продажу в конце февраля 2025 года. Устройство напрямую подключается к облачному сервису удаленной диспетчеризации OwenCloud. На графическом цветном дисплее размером 3,5” оператору удобно отслеживать состояние автоматизированных установок, а крепление на дверцу шкафа не требует использования панели оператора. Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210, удаленно контролировать и управлять оборудованием спомощью облачного сервиса OwenCloud. В зависимости от модели у ПР225 предусмотрено встраивание до 2-х интерфейсов RS-485, что позволяет расширить систему с помощью модулей Мх110 для управления исполнительными механизмами или передачи данных на верхний уровень.
ПР225 расширяет круг применений ПР205: добавляется управление печным оборудованием, покрасочными и сушильными камерами, автоклавами и т.д. При необходимости внесения изменений в параметры технологического процесса требуется взаимодействие соператором.
Возможности расширения
Моноблок ОВЕН ПР имеет ограниченное число аналоговых и дискретных входов-выходов. Для решения задач, требующих большего количества точек подключения датчиков и исполнительных механизмов, применяются модули расширения ПРМ:
ПРМ-1 – 8 дискретных входов и 8 дискретных выходов;
ПРМ-2 – 4 аналоговых входа и 4 дискретных выхода;
ПРМ-3 – 4 аналоговых входа и 2 аналоговых выхода;
ПРМ-4 – 16 дискретных входов;
ПРМ-5 – 16 дискретных выходов;
ПРМ-6 – 16 дискретных входов и 12 дискретных выходов.
Модули ПРМ подключаются по внутренней шине. К ПР можно подключить до двух модулей расширения.
Коммуникационные возможности
Программируемые реле имеют интерфейсы RS-485 и Ethernet. Порты RS-485 служат для подключения в системы управления интеллектуальных механизмов: датчиков с RS-485, частотных преобразователей, модулей ввода-вывода линейки Мх110, панелей оператора, подчиненных контроллеров.
Интерфейс Ethernet со скоростью 10/100 Мбит/с можно использовать для программирования, включения в сети управления ипередачу данных в SCADA-систему и облачный сервис OwenCloud.
Создание программ
Программирование ПР не требует особых навыков и выполняется на ПК в среде программирования Owen Logic – интуитивно понятном программном обеспечении для начинающих. Программа Owen Logic (OL) проста в освоении и работе и находится всвободном доступе на сайте owen.ru.
Для удобства программирования создана большая база готовых макросов, часть из которых доступна для использования при установке Owen Logic, а большую часть можно бесплатно скачать из облачного хранилища со свободным доступом. Пользователи самостоятельно выкладывают макросы – готовые алгоритмы – на форуме ОВЕН для обмена опытом. Благодаря обратной связи иполученным отзывам в программу Owen Logic добавлены режим эмуляции и создания пользовательских библиотек.
Для удобства управления устройствами по сети RS-485 в Owen Logic созданы шаблоны сетевых устройств ТРМ, Мх110, ПЧВ. Готовые шаблоны сетевого обмена, подключения и управления упрощают настройку и обмен по сети. В разработке находятся аналогичные шаблоны для устройств с Ethernet, поскольку ПР может одновременно опрашивать устройства, быть опрашиваемым (например, ПЛК) и подключенным к облачному сервису. Параллельно развивается графический редактор для работы с экранами в концепции современного подхода к созданию визуализации в стилистике High Performance HMI.
Граница между программируемым реле и программируемым логическим контроллером достаточно размыта. Последние модели ОВЕН ПР, такие как ПР205 и ПР225, могут применяться в задачах, где ранее использовались ПЛК63 и ПЛК73, а ПР103 и ПР205 заменяют снятые с производства контроллеры ПЛК100, ПЛК154 и ПЛК150.
Программируемое реле может выступать в роли мастера или быть подчиненным по каждому из интерфейсов, обеспечивая свою интеграцию в системы управления. На базе программируемых реле ОВЕН можно создавать современные системы управления технологическими процессами в различных отраслях производства, снижая затраты как на проектирование, так и на эксплуатацию оборудования.
